该系列多功能电力变送终端是集高精度电力参数测量、开关量输入、4-20mA模拟量输出、继电器输出、以及网络通讯为一体的数字多功能变送器。通过NB-IOT卡上网，LORA无线组网上传数据到本地平台，也可以通过蓝牙与手机APP连接读取数据，带本地RS485连接， 提供远程进行参数设置。多功能电力变送终端采用导轨式安装，外形美观、运行可靠、现场接线与操作方便。
产品特点
◆ 带双路RS485通信接口。
◆ MODBUS-RTU、DLT-645双通讯协议 并自适应。
◆ 自带LORA通信功能，现场可灵活组网。
◆操作方便。
型号说明
TN3D- D□ I X□ N □ B
① ② ③ ④ ⑤ ⑥ ⑦
①---表示三相多功能电力变送终端代码
②---表示选配继电器输出路数:若选配2路用D2表示，不选配省略此项
③---表示选配开关量输入:不选配省略此项
④---谐波次数： X32—表示带32次谐波分析功能
X52—表示带52次谐波分析功能
X64—表示带64次谐波分析功能
⑤---表示选配漏电流测量功能不选配省略此项
⑥---表示无线通信选配选项:L--表示选配LORA无线通讯功能
⑦---表示选配无线蓝牙通讯功能，不选配省略此项
外形尺寸
功 能
长宽高：88X72X60mm
电压
√
电流
√
频率
√
有功功率
√
无功功率
√
视在功率
√
功率因数
√
有功电能
√
无功电能
√
视在电能
√
RS485通讯
√
选配功能
2路继电器输出①
√
1路开关量输入
√
31次谐波测量
√
3路4-20mA模拟量
√
1路剩余电流测量①
√
LORA-无线通讯
√
技术参数
|
技术参数 |
技术指标 |
||
|
电力参数 |
电流 |
范围：0.035~6A，精度：0.2% |
|
|
电压 |
范围：8~400V， 精度：0.2% |
||
|
有功功率 |
范围：0～99999999kW， 精度：0.5% |
||
|
无功功率 |
范围：0～99999999kVar，精度：1.0% |
||
|
视在功率 |
范围：0～99999999kVA， 精度：0.5% |
||
|
功率因数 |
范围：0.0～0.99, 精度：0.5% |
||
|
有功电能 |
0～99999999 kWh, 精度：0.5% |
||
|
无功电能 |
0～99999999 kVarh, 精度：1.0% |
||
|
视在电能 |
0～99999999 kVAh, 精度：0.5% |
||
|
测量电压 |
三相三线3×100V，3×400V 三相四线3×57.7V , 3×220V , 3x400V |
||
|
基本电流（Ib） |
100mA，5A（可选择） |
||
|
剩余电流 |
范围：50~1000mA 精度：0.5% |
||
|
接线方式 |
三相四线、三相三线 |
||
|
开入量参数 |
无源干接点 |
||
|
继电器输出 |
无源常开，触点容量：AC220V/5A,DC30V/5A |
||
|
模拟量输出 |
4~20mA , 负载<400Ω |
||
|
LORA无线通讯 |
通讯距离 |
≤1000米 |
|
|
通讯参数 |
通讯接口 |
RS485接口 |
|
|
通讯协议 |
Modbus_RTU协议 |
||
|
波特率 |
1200bps,2400 bps,4800 bps,9600 bps |
||
|
数据格式 |
8个数据位、1个停止位、无校验 |
||
|
使用环境 |
环境温度 |
-20℃～+70℃（正常工作） |
|
|
环境湿度 |
≤95% |
||
|
工作电源 |
第一种工作电源 |
AC/DC220V |
只能选择其中一种工作电源 |
|
第二种工作电源 |
DC9～40V |
||
|
功 耗 |
≤3W |
||
|
隔离耐压 |
2KV |
||
|
电源跌落 |
200ms |
||
|
绝缘性能
|
抗电强度 |
外壳与端子之间大于AC2000V |
|
|
绝缘性能 |
外壳与端子之间大于100ΜΩ |
||
|
抗 震 性 |
10～55～10Hz 2g 1min |
||
|
抗 干 扰 |
符合GB/T17626.8-2006标准 |
||
|
安装方式 |
导轨式安装 |
||

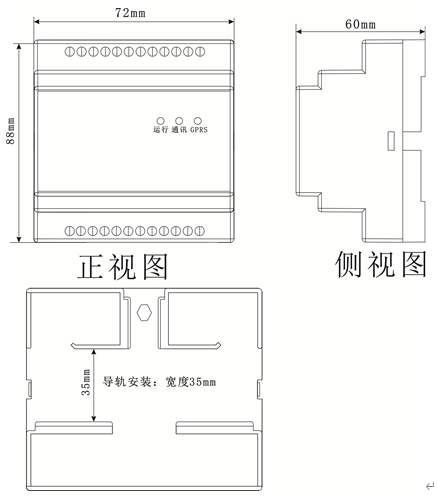

外形尺寸

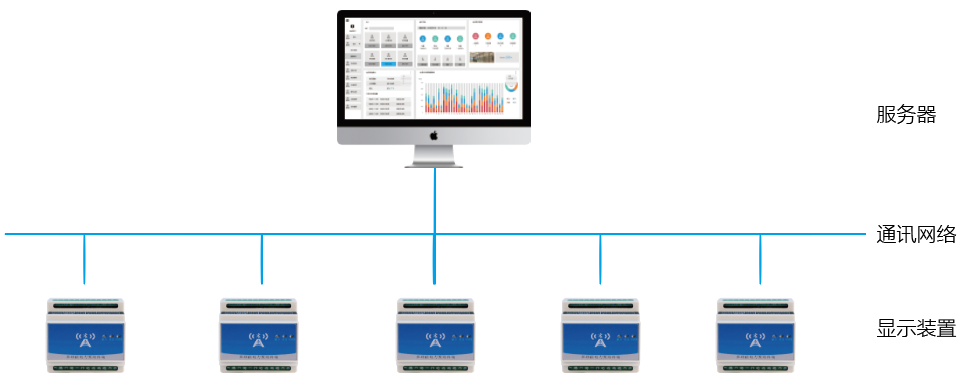

系统结构图
