该系列三相多功能谐波表是集高精度电力参数测量、电压电流谐波测量、开关量输入、继电器输出、模拟量输出以及网络通讯为一体的数字电力仪表。可直接通过LORA无线或以太网口上传数据到本地平台，带本地RS485连接。仪表采用嵌入式安装，外形美观、运行可靠、现场接线与操作方便。可广泛应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。
产品特点
◆ 多种外形尺寸。
◆ 带双路RS485通信接口。
◆ MODBUS-RTU、DLT-645双通讯协议 并自适应。
◆ 自带LORA通信功能，现场可灵活组网。
◆ 一路漏电流测量功能，实现漏电监测。
◆ Highest带64次谐波分析功能。
◆ 电量分月统计功能。
◆ 复费率计量、事件记录功能。
◆ 4-20mA输出开关量输入、继电器输出、脉冲输出、报警蜂鸣等功能可选。
型号说明
TN3B - □ □ D□ I□ A□ M S□ □ N
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①---表示外形尺寸：2：72×72 4：96×96 5: 80×80
②---表类型I—电流表 U—电压表 P---功率表 Q---功率因数表
F---频率表 IU---电流电压组合表 Z---多功能表
③---表示选配继电器输出路数,如选配2路用D2表示，不选配省略此项。
④---表示选配开关量输入路数，如选配2路用I2表示，不选配省略此项。
⑤---表示选配4-20mA输出路数，如选择3路用A3表示，不选配省略此项。
⑥---表示选配脉冲输出，不选配省略此项。
⑦---表示选配RS485路数，不选配省略此项
⑧---表示选配无线通信接口： L---表示选配LORA无线通信接口
⑨---表示选配漏电流测量功能（电气火灾功能），不选配省略此项
功能配置表
|
外形尺寸 功 能 |
72X72mm |
80X80mm |
96X96mm |
|
|
显示方式 |
数码管/液晶 |
数码管/液晶 |
数码管/液晶 |
|
|
电压 |
√ |
√ |
√ |
|
|
电流 |
√ |
√ |
√ |
|
|
有功功率 |
√ |
√ |
√ |
|
|
无功功率 |
√ |
√ |
√ |
|
|
频率 |
√ |
√ |
√ |
|
|
视在功率 |
√ |
√ |
√ |
|
|
功率因数 |
√ |
√ |
√ |
|
|
有功电能 |
√ |
√ |
√ |
|
|
无功电能 |
√ |
√ |
√ |
|
|
视在电能 |
√ |
√ |
√ |
|
|
RS485通讯 |
√ |
√ |
√ |
|
|
选配功能 |
1路剩余电流测量 |
1① |
1② |
1 |
|
继电器输出路数 |
1 |
2 |
4 |
|
|
开关量输入路数 |
2① |
3② |
4 |
|
|
4-20mA模拟量输出路数 |
2① |
3② |
3 |
|
|
电能脉冲输出 |
/ |
/ |
√ |
|
|
第2路RS485通讯 |
√① |
√② |
√ |
|
|
LORA无线通讯 |
√ |
√ |
√ |
|
|
以太网口③ |
/ |
/ |
√ |
|
注：
1、开关量和模拟量端子复用，在选配这两种功能时只能选择其中一种。
2、开关 量和模拟量端子复用，在选配这两种功能时只能选择其中-种，同时这2种功能选配路数超过2路时，RS485功能不可选配。
3、72、 80外形的RS485(2)端子和开关量/模拟量端子复用，选配了RS485(2)后，开关量和模拟量不可用。
技术参数
|
技术参数 |
技术指标 |
|
|
电力参数 |
电流 |
范围：0.035~6A，精度：0.2% |
|
电压 |
范围：8~400V， 精度：0.2% |
|
|
有功功率 |
范围：0～99999999kW， 精度：0.5% |
|
|
无功功率 |
范围：0～99999999kVar，精度：1.0% |
|
|
视在功率 |
范围：0～99999999kVA，精度：0.5% |
|
|
功率因数 |
范围：0.0～0.99, 精度：0.5% |
|
|
有功电能 |
0～99999999 kWh, 精度：0.5% |
|
|
无功电能 |
0～99999999 kVarh, 精度：1.0% |
|
|
视在电能 |
0～99999999 kVAh, 精度：0.5% |
|
|
电能脉冲输出 |
脉冲常数：3200 |
|
|
测量电压 |
三相三线3×100V，3×380V , 3x680V 三相四线3×57.7V , 3×220V , 3x400V |
|
|
基本电流（Ib） |
1A，5A |
|
|
剩余电流 |
范围：50~1000mA 精度：0.5% |
|
|
接线方式 |
三相四线、三相三线 |
|
|
开入量参数 |
无源干接点 |
|
|
继电器输出 |
无源常开，触点容量：AC220V/5A,DC30V/5A |
|
|
模拟量输出 |
4~20mA , 负载<400Ω |
|
|
LORA无线通讯 |
通讯距离 |
≤1000米 |
|
以太网口 |
传输率 |
10M |
|
RS485通讯参数 |
通讯协议 |
Modbus_RTU协议与DLT645规约自适应 |
|
波特率 |
1200bps,2400 bps,4800 bps,9600 bps |
|
|
数据格式 |
8个数据位、1个停止位、无校验 |
|
|
使用环境 |
环境温度 |
-20℃～+70℃（正常工作） |
|
环境湿度 |
≤95% |
|
|
工作电源 |
电 源 |
AC85～265V/DC110～370V |
|
功 耗 |
≤3W |
|
|
隔离耐压 |
2kV |
|
|
电源跌落 |
200ms |
|
|
绝缘性能
|
抗电强度 |
外壳与端子之间大于AC2000V |
|
绝缘性能 |
外壳与端子之间大于100ΜΩ |
|
|
抗 震 性 |
10～55～10Hz 2g 1min |
|
|
抗 干 扰 |
符合GB/T17626.8-2006标准 |
|
|
安装方式 |
嵌入式安装 |
|

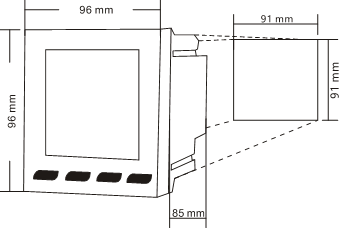

外形尺寸

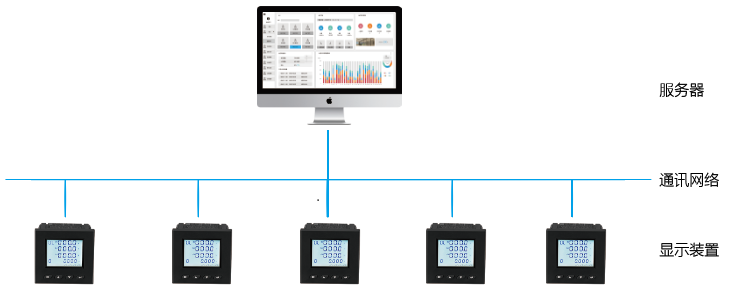

系统结构图
