该系列三相电流表是采用微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代测控仪表，它可以直接精确地测量每一相电流，其性能稳定、精确度高、操作方便，显示直观，是适应现代管理的测控仪表 ，可带本地RS485连接。仪表采用嵌入式安装，外形美观、运行可靠、现场接线与操作方便。可广泛应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。
产品特点
◆ 带双路RS485通信接口。
◆测量三相电流参数。
型号说明
TN3□- □ I □ J
① ② ③ ④ ⑤
①---显示方式 A:表示 B:表示液晶显示
②----表示外形尺寸：2：72*72 4：96*96 5:80*80
③---I 表示电流；U表示电压
④--- S表示选配RS485路数，不选配省略此项
⑤----J三相简板电流表表示必填
功能配置表
|
外形尺寸 功 能 |
72X72mm |
80X80mm |
96X96mm |
|
|
显示方式 |
数码管/液晶 |
数码管/液晶 |
数码管/液晶 |
|
|
电流 |
√ |
√ |
√ |
|
|
工作电源 |
默认AC220V 可选AC/DC220V |
|||
|
选配 |
RS485通讯接口 |
√ |
√ |
√ |
技术参数
|
技术参数 |
技术指标 |
|
|
电力参数 |
电流 |
范围：0.035~6A，精度：0.2% |
|
基本电流（Ib） |
1A，5A |
|
|
通讯参数 |
通讯接口 |
RS485接口 |
|
通讯协议 |
Modbus_RTU协议与DLT645规约自适应 |
|
|
波特率 |
1200bps,2400 bps,4800 bps,9600 bps |
|
|
数据格式 |
8个数据位、1个停止位、无校验 |
|
|
使用环境 |
环境温度 |
-20℃～+70℃（正常工作） |
|
环境湿度 |
≤95% |
|
|
工作电源 |
电 源 |
AC220V/（AC85～265V/DC110～370V可选配） |
|
功 耗 |
≤3W |
|
|
绝缘性能
|
抗电强度 |
外壳与端子之间大于AC2000V |
|
绝缘性能 |
外壳与端子之间大于100ΜΩ |
|
|
抗 震 性 |
10～55～10Hz 2g 1min |
|
|
抗 干 扰 |
符合GB/T17626.8-2006标准 |
|
|
安装方式 |
嵌入式安装 |
|

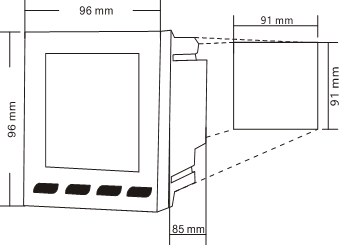

外形尺寸

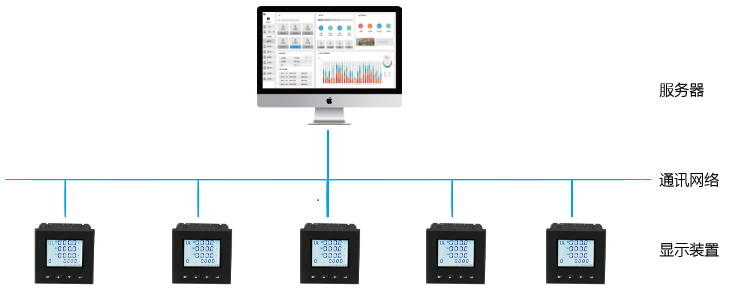

系统结构图
