该系列单相电力仪表是集高精度电力参数测量、开关量输入、继电器输出、4-20mA模拟量输出以及网络通讯为一体的数字电力仪表，可直接通过LoRa无线组网上传数据到本地平台，带本地RS485连接。仪表采用嵌入式安装，外形美观、运行可靠、现场接线与操作方便。可广泛应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。
l 可测多种电力参数。
l 可选配多种输出。
型号说明
HS300□ - □ □ D□ I□ A□ S□ □
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
①---显示方式 A：表示数码管显示 B：表示液晶显示
②---表示外形尺寸：2:72*72 4:96*96 5:80*80
③---表示类型I--电流表 U--电压表 P--功率表 Q--功率因数表
F--频率表 IU电流电压组合表 Z--多功能表
④---表示选配继电器输出路数，如选配2路用D2表示，不选配省略此项。
⑤---表示选配开关量输入路数，如选配2路用I2表示，不选配省略此项。
⑥---表示选配4-20mA输出路数，如选择3路用A3表示，不选配省略此项。
⑦---表示选配RS485路数，不选配省略此项。
⑧表示选配无线通讯接口：L--选配LORA无线通讯接口
功能配置表
外形尺寸
功 能
48X48mm
72X72mm
96X96mm
显示方式
数码管
数码管/液晶
数码管
电压
√
√
√
电流
√
√
√
频率
/
√
√
有功功率
/
√
√
无功功率
/
√
√
视在功率
/
√
√
功率因数
/
√
√
有功电能
/
√
√
无功电能
/
√
√
视在电能
/
√
√
RS485通讯
√
√
√
选配功能
继电器输出路数
2
2
2
开关量输入路数
/
2
2
4-20mA模拟输出路数
/
2
2
第2路RS485
/
√
√
LoRa无线通讯
/
/
√
技术参数
技术参数
技术指标
电力参数
电流
范围：0.035~6A，精度：0.2%
电压
范围：8~400V， 精度：0.2%
有功功率
范围：0～99999999kW， 精度：0.5%
无功功率
范围：0～99999999kVar，精度：1.0%
视在功率
范围：0～99999999kVA， 精度：0.5%
功率因数
范围：0.0～0.99, 精度：0.5%
有功电能
0～99999999 kWh, 精度：0.5%
无功电能
0～99999999 kVar, 精度：1.0%
视在电能
0～99999999 kVAh, 精度：0.5%
基本电流（Ib）
1A，5A
开入量参数
无源干接点
继电器输出
无源常开，触点容量：AC220V/5A,DC30V/5A
模拟量输出
4~20mA , 负载<400Ω
LoRa无线通讯
通讯距离
≤1000米
通讯参数
通讯接口
RS485接口
通讯协议
Modbus_RTU协议与DLT645规约自适应
波特率
1200bps（默认）,2400 bps,4800 bps,9600 bps
数据格式
8个数据位、1个停止位、无校验
使用环境
环境温度
-20℃～+70℃（正常工作）
环境湿度
≤95%
工作电源
电 源
AC220V（AC/DC220V可选配）
功 耗
≤3W
绝缘性能
抗电强度
外壳与端子之间大于AC2000V
绝缘性能
外壳与端子之间大于100ΜΩ
抗 震 性
10～55～10Hz 2g 1min
抗 干 扰
符合GB/T17626.8-2006标准
安装方式
嵌入式安装

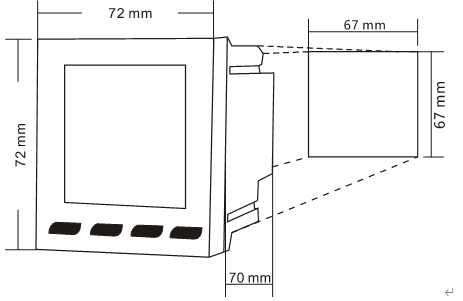

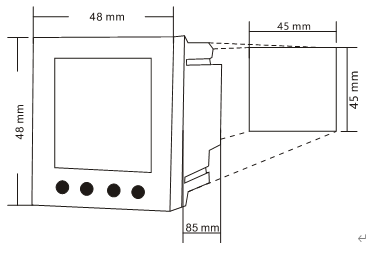

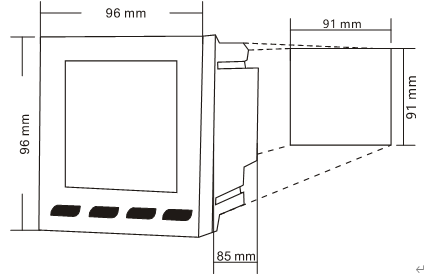

外形尺寸

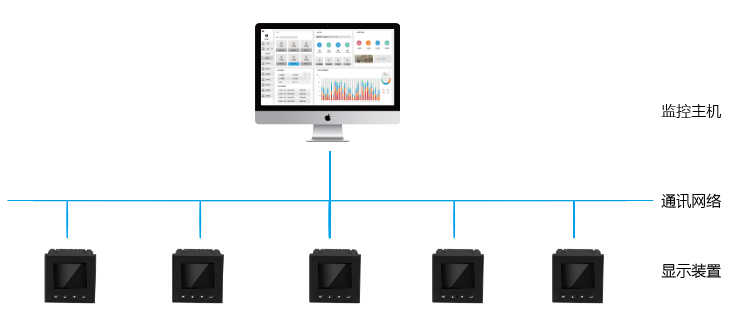

系统结构图
