导轨电能表是我公司针对低压配电电能管理、电力监控和能耗管理与节能分析而研制的集遥测、遥信、遥控于一体的多路智能测控装置。具有开关量状态监测和报警控制输出等功能。
测控装置提供液晶显示和全方位的测量功能，如电压、电流、有功功率、无功功率、功率因素、频率、有功电度和无功电度等电力质量参数，可以充分满足低压电力网络中电气监控的要求。带有电度脉冲输出、开关量输入和继电器输出 。 仪表带有一路RS485通讯接口，用户可以方便的读取实时数据和对仪表参数进行设置，还可以进行组网检测管理 。
产品特点
◆液晶显示。
◆全方位测量功能。
◆可测多种电力质量参数。
◆随时可进行组网检测管理。
产品参数
技术参数
技术指标
电力参数
电流
范围：0.035~6A，精度：0.2%
电压
范围：8~400V， 精度：0.2%
有功功率
范围：0～99999999kW， 精度：0.5%
无功功率
范围：0～99999999kVar，精度：1.0%
视在功率
范围：0～99999999kVA，精度：0.5%
功率因数
范围：0.0～0.99, 精度：0.5%
有功电能
0～99999999 kWh, 精度：0.5%
无功电能
0～99999999 kVarh, 精度：1.0%
视在电能
0～99999999 kVAh, 精度：0.5%
电能脉冲输出
脉冲常数：3200
测量电压
三相三线3×100V，3×380V , 3x680V
三相四线3×57.7V , 3×220V , 3x400V
基本电流（Ib）
1A，5A
剩余电流
范围：50~1000mA 精度：0.5%
接线方式
三相四线、三相三线
RS485通讯参数
通讯协议
Modbus_RTU协议与DLT645规约自适应
波特率
1200bps,2400 bps,4800 bps,9600 bps
数据格式
8个数据位、1个停止位、无校验
使用环境
环境温度
-20℃～+70℃（正常工作）
环境湿度
≤95%
工作电源
电 源
AC85～265V
功 耗
≤3W
隔离耐压
2kV
电源跌落
200ms
绝缘性能
抗电强度
外壳与端子之间大于AC2000V
绝缘性能
外壳与端子之间大于100ΜΩ
抗 震 性
10～55～10Hz 2g 1min
抗 干 扰
符合GB/T17626.8-2006标准
安装方式
嵌入式安装

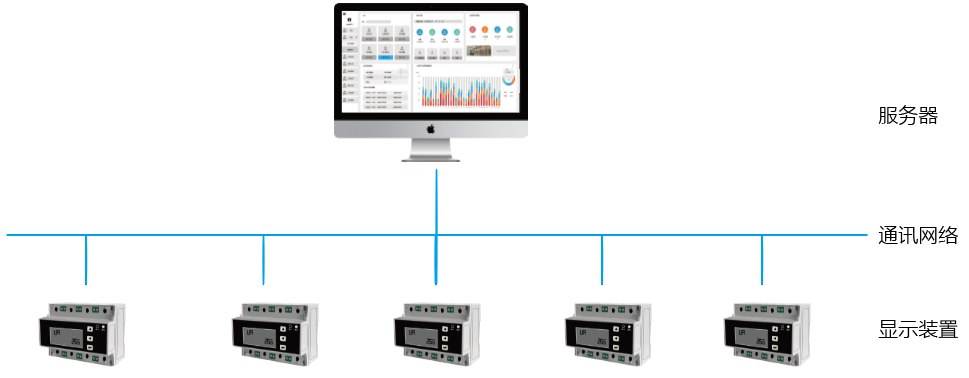

系统结构图
