该系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。 产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。
◆ 一次回路动态模拟显示功能。
◆ 智能语音防误提示、高压带电语音提示功能（红外人体感应探头）。
◆ 柜内两路温湿度LCD液晶显示及自动加热除湿、自动排风降温功能。
◆ 高压带电显示及闭锁、高压验电等功能。
◆ 操控功能（远方/就地、分合闸、储能、照明操作）。
◆ RS485通讯接口，MODBUS-RTU协议（选配功能）。
◆ 柜内高压电气接点温度在线监测功能。
技术参数
使用环境
环境温度：-10~55℃ 环境湿度：≤95%RH
温度测量范围
0~75℃
湿度测量范围
0~99%RH
测量精度
温度：±1℃ 湿度：±3%RH
传感器工作电源
锂电池或在线取电可选
在线取电启动电流
大于10A
无线传输距离
小于30m
触点容量
AC220V/5A
抗电强度
外壳与端子之间大于AC2KV
抗干扰
符合GB/1726.8-2008标准
电源
AC85~265V/DC110~370V
功能配置表
|
功能 |
测温型 |
||
|
TNCX05 |
TNCX05A |
TNCX06 |
|
|
动态模拟图显示 |
√ |
√ |
√ |
|
高压带电显示及闭锁 |
√ |
√ |
√ |
|
带电自检 |
选配 |
/ |
选配 |
|
温湿度控制 |
√ |
√ |
√ |
|
加热断线 |
选配 |
选配 |
选配 |
|
手动加热 |
/ |
/ |
/ |
|
加热输出类型 |
无源 |
无源 |
无源 |
|
语音防误 |
√ |
√ |
√ |
|
人体红外感应/带电语音提示 |
√ |
√ |
√ |
|
分合闸、远方就地、储能开关 |
√ |
√ |
√ |
|
分合闸次数记录 |
√ |
√ |
√ |
|
主回路电力参数测量 |
/ |
/ |
√ |
|
无线测温 |
√ |
√ |
√ |
|
RS485通讯接口 |
√ |
√ |
√ |
|
显示方式 |
点阵液晶 |
点阵液晶 |
点阵液晶 |
|
开孔尺寸mm |
220×165 |
249×173 |
220×165 |
|
局放 |
选配 |
/ |
选配 |

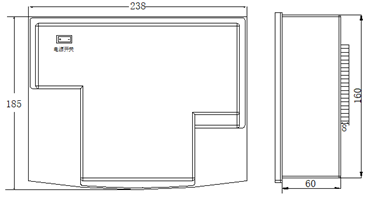

外形尺寸
装置尺寸：238*185mm 开孔尺寸：220*165mm

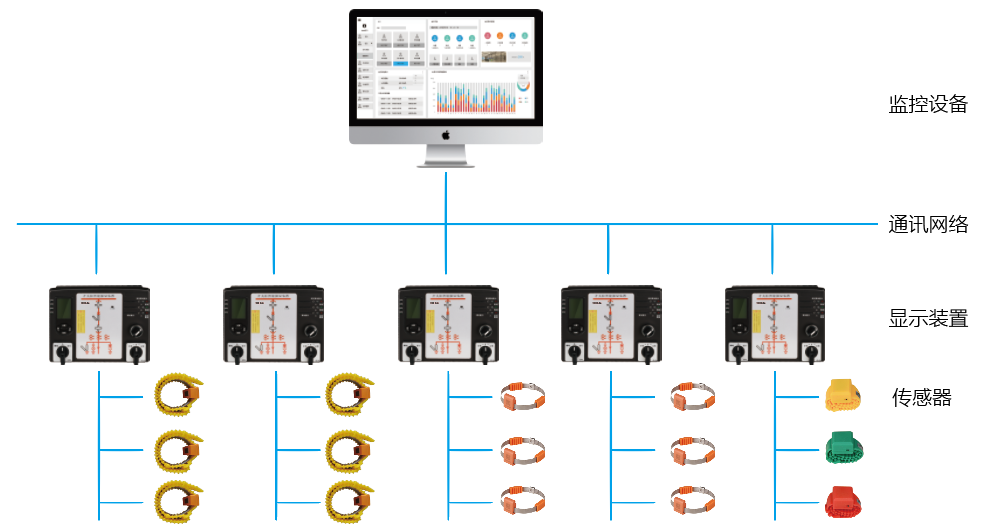

系统结构图
