该系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。 产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。
产品特点
◆.一次回路动态模拟图显示功能。
◆.RS485通讯接口，MODBUS-RTU协议（选配功能）。
◆.高压带电显示及闭锁功能。
技术参数
使用环境
环境温度：-10~55℃ 环境湿度：≤95%RH
触点容量
AC220V/5A
电源
AC85~265V/DC110~370V
功能配置表
功能
状态显示仪
101A
101
动态模拟图显示
√
√
高压带电显示及闭锁
选配
√
带电自检
/
/
温湿度控制
/
√
加热断线
/
/
手动加热
/
√
加热输出类型
/
无源
语音防误
/
/
人体红外感应/带电语音提示
/
/
分合闸、远方就地、储能开关
/
/
分合闸次数记录
/
/
主回路电力参数测量
/
/
无线测温
/
/
RS485通讯接口
选配
选配
显示方式
无显示
无显示
开孔尺寸mm
72×160
120×180
局放
/
/

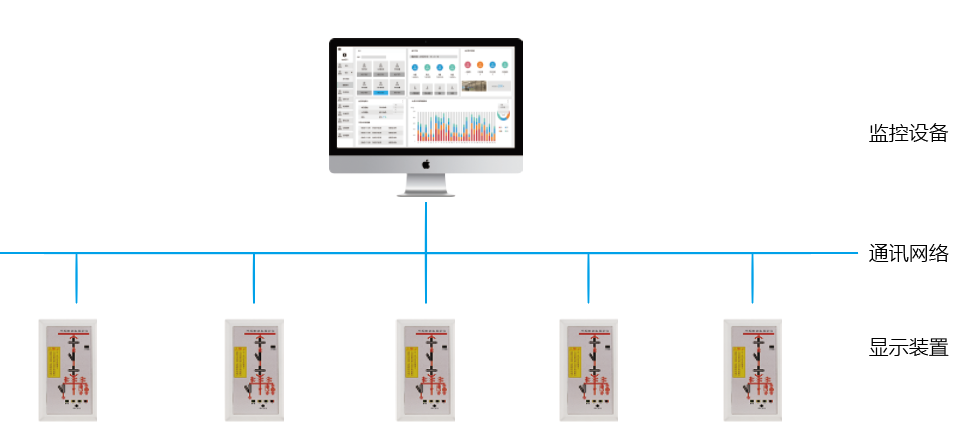

系统结构图
