高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题导致无法使用。我公司自主开发设计的无线温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。

      无线温度监测系统可靠性和安全性高，可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供历史数据，实现了高压设备热故障预知维护。

Wireless temperature measurement

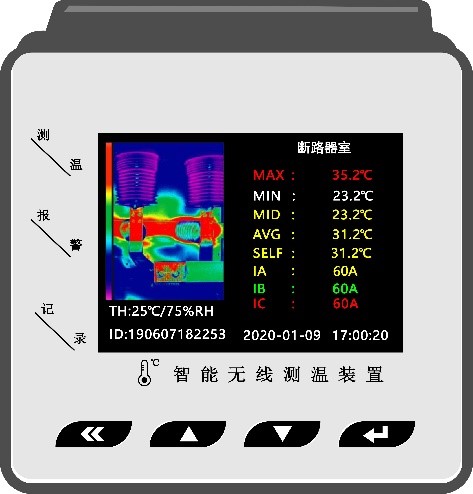

      控制型测温主机是为解决传统测温主机数据分析瓶颈的问题，利用大数据边缘节点技术研发的一款集汇集、分析、控制为- -体的工业测温型设备，常用用于高、中、低压电力系统(110kV,6-35kV 和0.4kV)和对温度有较高要求电气接点设备的智能化装置中，主要包含温度实时监测、温度预告警事件、预告警历史数据、温湿度控制等功能。

 产品特点

 ◆  彩屏黄绿红显示每个回路的温度。

 ◆  可显示每个传感器的电量。

 ◆  可接入1-24路传感器。

 ◆  可保存100条温度报警记录。

 ◆  预警报警后有蜂鸣提示。

 ◆  可配置温湿度控制功能。

 ◆  可嵌入式安装或导轨安装。

 ◆  可同时接入无线温湿度传感器。

型号说明

TNCW01BK  - □  2S   4R   L   □T  □H  □

  ①        ②   ③   ④  ⑤   ⑥    ⑦   ⑧

①----独立彩屏触控显示主机

②----T表示温湿度控制型测温主机

             NB表示无线上网型测温主机 省略此项表示基础版测温主机

③----选配2路RS485功能 不选配省略此项

④----最多选配4路继电器输出 不选配省略此项

⑤---- L表示LORA无线通信 不选配省略此项（NB版不可选）

⑥----接入无线温度传感器数量 若接入6只 用6T表示（无线温度传感器可同时接入24个）

⑦----接入无线环境温湿度传感器数量 若接入3只 用3H(无线温湿度只有433M、无线环境温湿度传感器可同时接入24个）

⑧----表示接入传感器类型  A---有源2.4G  B---无源2.4G  C---有源433M  D---无源433M  E---微型无源

技术参数

供电及环境参数
工作电源	AC/DC220V	工作环境	-25～75℃、≤90%RH,不结露，无腐蚀
防护等级	IP20
测温参数
管理传感器数量	可接入24只无线温度传感器+无线温湿度传感器	显示方式	3.5寸彩屏显示
温湿度控制功能	2路有线温湿度传感器，自动加热、排风
输出参数
继电器输出	2路继电器输出	设备功耗	≤5VA
开关量输入	1路开入量可接入烟感等开关量设备
通讯参数
有线通讯	RS485（MODBUS-RTU协议）
无线通讯（选配）	LORA无线通信、NB-IOT无线上网、

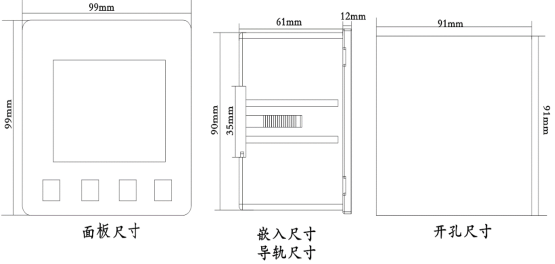

外形尺寸

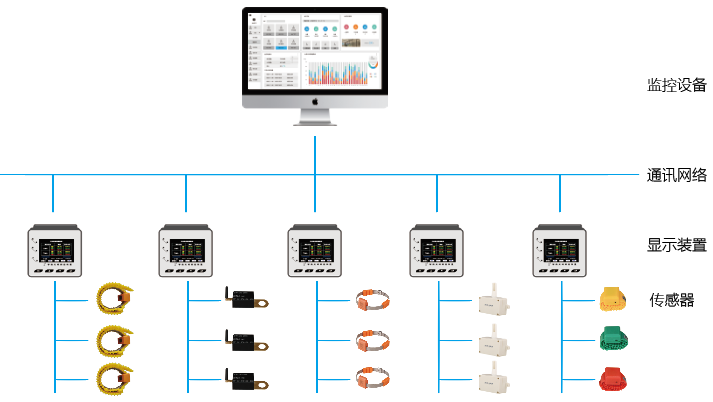

系统结构图
