高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题导致无法使用。我公司自主开发设计的无线温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。

      无线温度监测系统可靠性和安全性高，可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供历史数据，实现了高压设备热故障预知维护。

产品特点

 ◆  通信接口：具有RS485（双路）、以太网、4G、WIFI、Lora、蓝牙等多种通信接口。

 ◆  主机都可通过上网方式上传至泰诺测温云平台，并可通过手机APP查看现场数据。

 ◆  显示尺寸分为7、10寸触摸（电容屏）测温主机，可现场储存大量数据，具有历史曲线、事件记录、趋势分析等功能。

 ◆ 安装方式：嵌入式安装。

型号说明

TNCWG - □    B   W    G    2S    □T    □H    □

      ①      ②   ③   ④   ⑤    ⑥    ⑦      ⑧    ⑨



①----触屏无线测温主机

②----触屏类型  K10A---10寸壁挂式测温主机

                                          K10B---10寸嵌入式测温主机

                                          K7B----7寸嵌入式测温主机

③----表示选配蓝牙功能 不选配省略此项（K10A无此功能）

④---- 表示选配WIFI功能 不选配省略此项（K10A无此功能）

⑤----表示选配4G无线上网功能  不选配省略此项（K10A无此功能）

⑥----表示选配双路RS485不选配省略此项

⑦----表示接入无线温度传感器数量 若接入32只 用32T表示。

⑧----表示接入无线环境温湿度传感器数量 若接入13只 用13H表示。不选配省略此项

⑨----表示接入传感器的类型  C---有源433M  D---无源433M  E---微型无源

技术参数

供电及环境参数
工作电源	DC9~24V	工作湿度	-25～75℃、≤90%RH,不结露，无腐蚀
防护等级	IP20
测温参数
管理传感器数量	可接入240只无线温度传感器+无线温湿度传感器	显示方式	10寸触摸屏/7寸触摸屏（选配）、分辨率1024*600
输出参数
继电器输出	2路继电器输出	设备功耗	≤5VA
通讯参数
有线通讯	RS485（MODBUS-RTU协议） 以太网口（MODBUS-RTU协议或泰诺测温云平台协议）
无线通信	4G（选配）、WiFi/蓝牙（选配）

◆外形尺寸：10寸：255*160*13mm/7寸：193*127*39mm

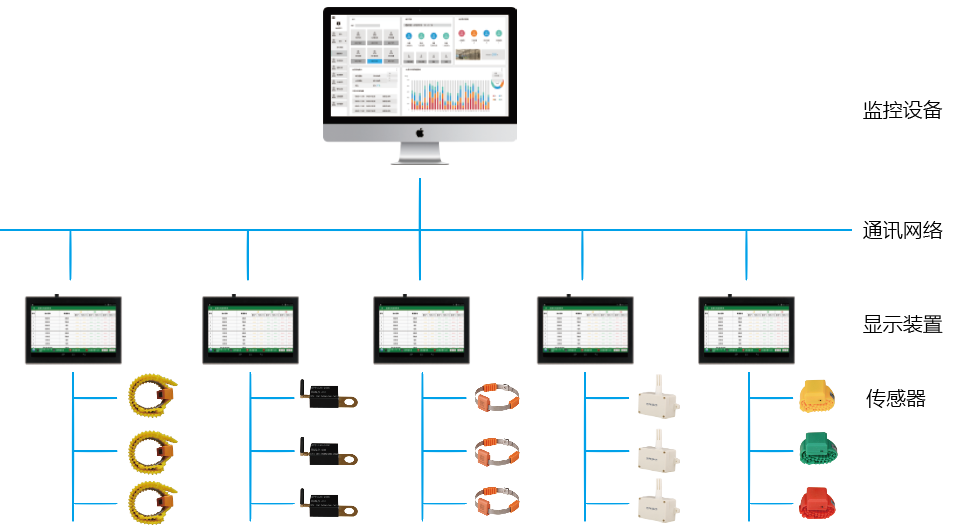

系统结构图
