该系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。 产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、红外成像测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性
开关柜双视监控装置主要针对解决在狭小区城进行温度测量，测温监测点不明确等温度监测问题，提出面阵温度测量方式，为开关柜狭小区域提供面测温、可同时提供视频监控。产品运用图像编译算法、传感器、数据集成、数据可视化等技术实现温度数据的多元化方案，该产品具有面阵温度实时监测、历史存储时间长、事件多层次分级处理、柜内红外面阵测温、实时监测柜内视频等优势功能
产品特点
◆ 热成像图显示
◆ 测量时间间隔可调，可存储历史点温度数值供查看比对
技术参数
技术参数
技术指标
工作电源
AD/DC220
触摸屏尺寸
7寸
通讯输出方式
网口RS485
红外测温成像传感器分辨率24×32
≤4只
视角110×55；或55×35
通讯接口RS485
红外测温成像传感器分辨率62×80
≤2只
视角55×35
通讯接口USB 、RS485（二选一）
摄像头
接入数量2路（USB共用接口2路）
像素:120W
通讯接口:USB
外形尺寸：43×43×34mm
电流
三相电流测量
电流规格5A
测量精度±0.2%
开关量
7路开关量输入 动态一次模拟图显示
外形尺寸
210×135mm(154×86mm)
续
技术参数
技术指标
使用环境
环境温度
-10℃～+55℃（正常工作），
环境湿度
≤95%
大气压力
80～110kPa
海拔高度
≤2500米
工作电源
电 源
AC85～265V/DC110～370V
功 耗
≤10W
隔离耐压
2kV
电源跌落
200ms
绝缘性能
抗电强度
外壳与端子之间大于AC2000V
绝缘性能
外壳与端子之间大于100ΜΩ
抗 震 性
10～55～10Hz 2g 1min
抗 干 扰
符合GB/T17626.8-2006标准
环境温湿度测量
温度测量范围
0℃～+100℃，±1℃
湿度测量范围
0～99%RH，±5%RH
电气接点在线测温
温度测量范围
-25℃～+125℃，±1℃
管理无线传感器数量
≤24只
红外成像测温
管理红外探头数量
≤4只
探头与主机连接线
≤5米
通讯方式
通讯接口
RS485接口
通讯协议
Modbus协议 仪表功能自适应DLT645规约
波特率
1200bps（默认）,2400 bps,4800 bps,9600 bps
数据格式
8个数据位、1个停止位、无校验
数据保存时间
响应时间
≤4s
保存时间
≥10年
安装方式
嵌入式安装

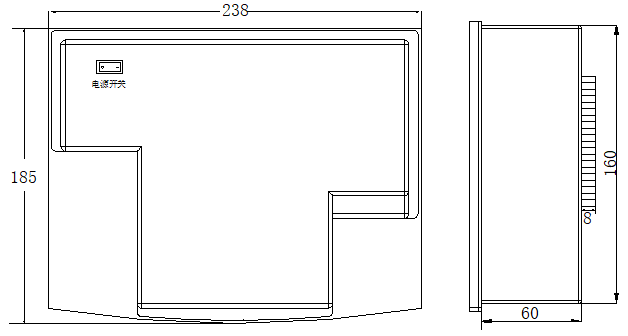

外形尺寸

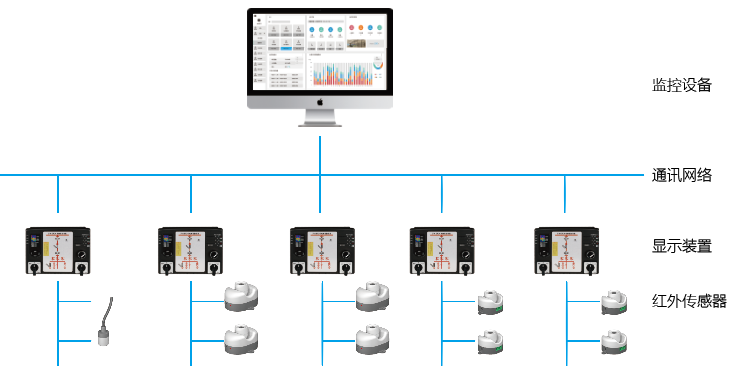

系统结构图
