热成像测温主机

触摸屏红外测温成像分析仪

      触屏红外测温成像分析仪主要针对解决在狭小区域进行温度测量,测温监测点不明确等温度监测问题,提出点面结合的温度测量方式,为空间狭小区域提供面测温、视频监控

       产品运用成熟的图像编译算法。无线远传、传感器、数据集成、数据可视化等技术实现温度数据的多元化方案,该产品具有点面温度实时监测、历史存储时间长、通讯多样、事件多层次分级处理、汇聚传感器多等优势功能

产品特点

 ◆ 可以对热成像图进行多对象标定,实行对多个电气设备或多个温度点的监测

 ◆ 多种显示方式:绝对温度画面、相对温度画面、超差温度画面、现场温度画面,多种画面显示效果切换,是用户真实感受现场工况,设备运行状态一目了然

   图像中可提取环境温度、设备highest温度、lowest温度、平均温度、highest温升、相别温差等各种检测数据满足用户要求

 ◆ 测量时间间隔可调,可存储历史图像供查看比对

 ◆ 7寸或10寸触摸屏显示


技术参数

技术参数

技术指标

工作电源

DC12V~24V

触摸屏尺寸

7寸、10寸

通讯输出方式

网口RS485、4G、wifi、蓝牙

红外测温成像传感器分辨率24×32

≤8只

视角110×55;或55×35

通讯接口RS485

红外测温成像传感器分辨率62×80





≤2只

视角55×35

通讯接口USB 、RS485(二选一)

摄像头

接入数量2路(USB与红外共用)

像素:120W

通讯接口:USB

外形尺寸:43×43×34mm

无线传感器

120只

工作频率433M

外形尺寸

7寸:193×127×39mm

10寸:255×160×13mm

安装方式

嵌入式

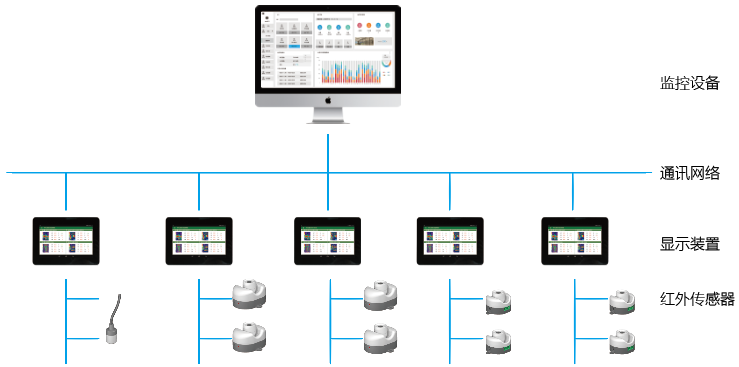

系统结构图
