DTU测温主机

高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中,甚至有的监测点还处在密闭的空间中,由于强电磁噪声和高压绝缘、空间的限制等问题,通常的温度测量方法无法解决这些问题导致无法使用。我公司自主开发设计的无线温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上,与接收设备之间无电气连接,因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。

无线温度监测系统可靠性和安全性高,可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口,可联网运行。通过上位机软件,可记录高压设备实时运行温度的数据。为高压设备的维修提供历史数据,实现了高压设备热故障预知维护。

 产品特点

 ◆  数据处理和信息存储能力强,可靠性高,运行速度快。

 ◆  低功耗设计,支持多级休眠和唤醒模式,降低功耗。

 ◆  多种传感器可选择,可根据现场要求选择相适用的测温传感器。

 ◆  在线温度实时测量,温度准确性高、实时性强。

 ◆  采用壁挂式安装,安装简单、拆卸方便。

 ◆  通信多样性,具有RS485、RJ45、Lora、2G/4G接口通信。

型号说明

TNCWD -    2S    L    W     T    H

    ①        ②    ③   ④  ⑤      ⑥     ⑦    ⑧



①---DTU型测温主机

②---DTU型测温主机类型: NB--表示无线上网型  省略表示基础型

③---2S表示选配2路RS485 不选配省略此项

④---表示选配LORA 无线通信 不选配省略此项

⑤---表示选配无线网口功能  不选配省略此项

⑥---表示接入无线温度传感器数量

⑦---表示接入无线环境温湿度传感器数量

⑧---表示接入传感器类型  C---有源433M  D---无源433M  E---微型无源

技术参数

供电及环境参数

工作电源

DC9-24V或AC/DC220(二选一)

工作湿度

-10~70℃\≤90%RH,不结露,无腐蚀

防水防尘等级

IP20

测温参数

管理传感器数量

可接入120只无线温度传感器+无线温湿度传感器

显示方式

无显示

通讯参数

有线通讯

RS485(MODBUS-RTU协议)

无线通讯

Lora无线通讯接口(选配)/2G/4G无线上网/以太网口(MODBUS-RTU协议)

无线频率

433MHz

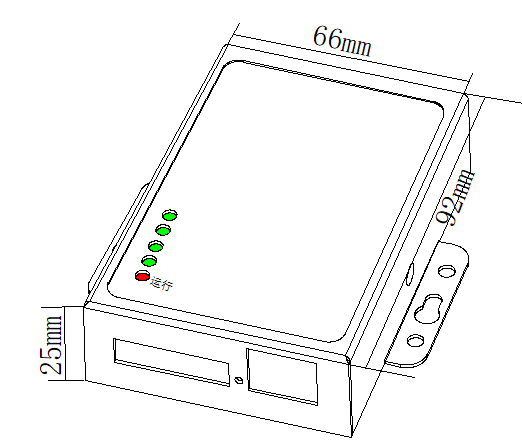

外形尺寸

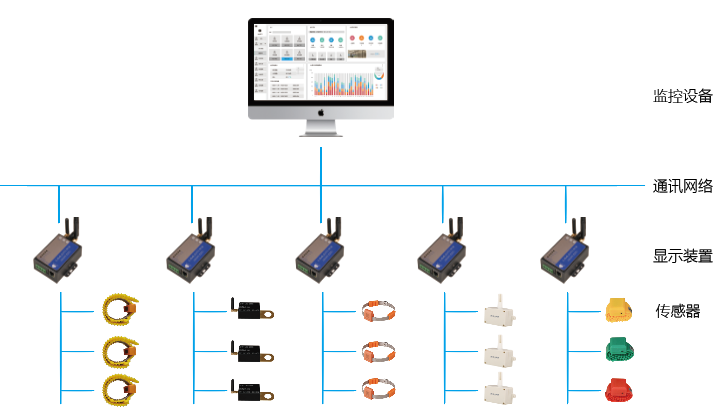

系统结构图
