该系列电表型测温主机是集高精度电力参数测量、无线测温、开关量输入、继电器输出、模拟量输出以及网络通讯为一体的数字电力仪表。可直接通过LORA无线或以太网口上传数据到本地平台，带本地RS485连接。仪表采用嵌入式安装，外形美观、运行可靠、现场接线与操作方便。可广泛应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。
产品特点
◆ 测量功能:三相电流、三相电压、功率、功率因数、频率，总有功电能、总无功电能，32次谐波分析、复费率统计，零序电流，无线测温。
◆ 管理传感器数量：可接入24只无线测温传感器，无线频率：433MHz。
◆ 外形尺寸：96*96mm（开孔91*91）。
◆ 通讯接口：RS485（MODBUS-RTU协议）。
◆ 显示方式：段式液晶，全视角可见。
型号说明
TNCW3BW - □ D□ I□ A□ M T□ □ X
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①----电表功能测温主机
②----外壳尺寸 2表示：72*72外形 4：表示96*96外形 5:80*80外形
③----表示选配继电器输出路数 若选配2路 用D2表示 不选配省略此项
（注：96外形可同时接入4路 80外形可同时接入2路 72外形可接入1路）
④----表示选配开关量输入路数 如选配1路 有I1表示 不选配省略此项
（注：96外形可同时接入4路 80外形可同时接入2路 72外形接入1路）
⑤----表示选配4-20mA模拟输出路数 不选配省略此项
（注：96外形同时接入3路 80外形可同时接入2路 72外形接入1路）
⑥----表示选配脉冲输出 不选配省略此项（只有96外形可选配此功能）
⑦----表示接入无线温度传感器的数量 若接入6只 用T6表示
⑧----表示接入传感器的类型 C---有源433M E---微型无源
⑨----表示选配谐波分析功能 不选配省略此项
技术参数
供电及环境参数
工作电源
AC85～265V/DC110～370V
工作湿度
10～70℃、≤90%RH,不结露，无腐蚀
防护等级
IP20
测温参数
传感器数量
可接入24只无线温度传感器
显示方式
段式液晶，全视角可见
通讯参数
有线通讯
RS485（MODBUS-RTU协议）
电力参数
基本电流
1A\5A
电 流
范围：0.035~6A，精度：0.2%
电 压
范围：8~400V， 精度：0.2%
有功功率
范围：0～99999999kW， 精度：0.5%
无功功率
范围：0～99999999kVar，精度：1.0%
视在功率
范围：0～99999999kVA，精度：0.5%
功率因数
范围：0.0～0.99, 精度：0.5%
有功电能
0～99999999 kWh, 精度：0.5%
无功电能
0～99999999 kVarh, 精度：1.0%
视在电能
0～99999999 kVAh, 精度：0.5%
测量电压
三相三线3×100V，3×380V , 3x680V
三相四线3×57.7V , 3×220V , 3x400V
外形尺寸

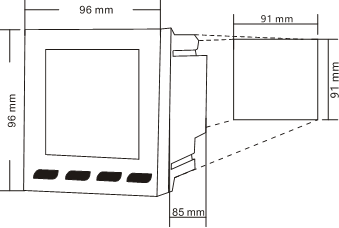

◆ 外形尺寸：96*96mm（开孔：91*91mm） 80*80mm（开孔：76*76mm） 72*72mm（开孔：67*67mm）

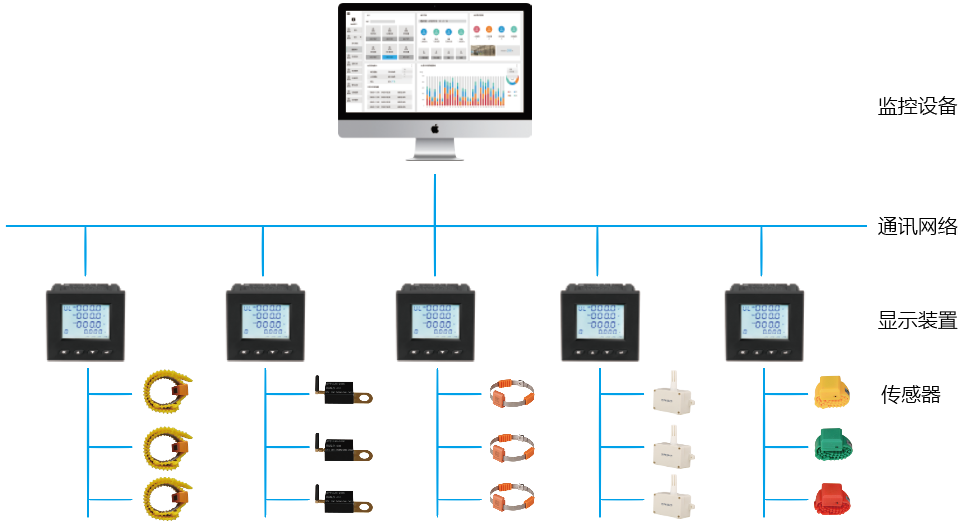

系统结构图
